Membangun Local Area Network (LAN) pada OS Windows

Membangun Local Area Network (LAN) pada OS Windows

Sejarah Local Area Network (LAN)

Pada awalnya LAN dikembangkan oleh Universitas Hawai, Dan digunakan untuk komunikasi antar pulau di kepulauan Hawai. LAN diperkenalkan secara komersial untuk yang pertama kalinya pada tahun 1980 oleh perusahaan Amerika Zerox, yang kemudian bergabung dengan Intel.

Topologi LAN

Adalah bentuk atau konfigurasi yang digunakan untuk menghubungkan antar komputer guna membentuk sebuah LAN.

Macam-macam Topologi

1. Topologi BUS

2. Topologi Cincin

3. Topologi Star

4. Topologi Mesh

5. Topologi Pohon

Topologi Bus

Topologi Cincin (Ring).

Topologi Star.

Topologi Mesh.

Topologi Pohon.

Membangun Jaringan

1. Cek kondisi PC yang akan digunakan. Misal, mengecek kabel power, kabel LAN (sudah terkoneksi atau belum).

2. Siapkan alat dan bahan.

Alat

Konektor RJ- 45

Tipe TIA/EIA-568-B:

- Putih Orange

- Orange

- Putih Hijau

- Biru

- Putih Biru

- Hijau

- Putih Coklat

- Coklat

Alat Crimmping

Tester

Bahan :

Kabel UTP

Personal Computer

Network Card

Switch

Kabel Backbone

Langkah-langkah Membangun Jaringan :

1. Pasang Network Card ke komputer yang akan dihubungkan ke jaringan.

2. Masukkan kabel UTP ke konektor RJ-45 dengan urutan sebagai berikut:

Tipe TIA/EIA 568 A:

- Putih Hijau

- Hijau

- Putih Orange

- Biru

- Putih Biru

- Orange

- Putih Coklat

- Coklat

Tipe TIA/EIA-568-B:

- Putih Orange

- Orange

- Putih Hijau

- Biru

- Putih Biru

- Hijau

- Putih Coklat

- Coklat

3. Jepit dengan Tang Crimping, hingga terdengar bunyi Klik.

4. Lakukan setting penomoran IP address pada komputer.

Cara melakukan Ping :

a. Buka “menu control panel”

b. Klik pada icon “Network and Internet Connections”

c. Klik pada icon “Network Connections”.

d. Klik kanan pada icon “Local Area Connection”, pilih “Properties”.

e. Klik 2 kali pada “Local Area Connection”.

f. Klik 2 kali pada “Internet Protokol (TCP/IP).

g. Klik “use the following IP address”, lalu isikan IP, Subnet Mask dan Default Gateway, serta Preferred dan Alternative DNS Server. Klik OK.

5. Lakukan tes jaringan. Caranya :

a. Buka “menu Run”, dengan cara menekan Windows + R

b. Ketik CMD, lalu OK.

c. Pada “jendela CMD” ketik “Ping (spasi) IP address”, kemudian tekan enter.

d. Jika muncul kata-kata seperti dibawah ini maka proses ping berhasil.

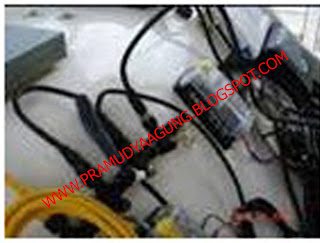

Cara Mengcrimping

• Kupas kabel UTP menggunakan tang crimping.

• Urutkan kabel berdasarkan standart kabel.
•

• Standart kabel terdiri dari dua yaitu :

TIA/EIA 568 A

TIA/EIA-568-B

• Potong, Luruskan dan ratakan kedelapan kabel yang sudah diurutkan.

• Masukkan kabel UTP ke konektor RJ45.

• Gunakan tang crimping untuk menjepit kabel dengan konektor.

• Jepitlah hingga terdengar bunyi klik.

• Setelah selesai, lakukan pengetesan dengan menggunakan kabel tester. masukkan ujung kabel yang sudah diberi konektor ke dalam lubang RJ45 di dalam tester.

selesai.....

selamat mencoba
